        ZXL-2型帶底座直連式自吸泵

        概述:ZXL系列泵是我公司自行研制的不銹鋼耐腐蝕離心泵,ZXL系列泵的葉輪有的采用半開式結構形式,有的則采用閉式結構形式,另外,泵與電機的聯接方式又有直聯系和帶軸承托架式兩種,所有泵的軸封均采用目前西德較先進 的懸臂式技術的機械密封。

        全國24小時銷售熱線:15852626160 立即咨詢 聯系我們 在線留言
        詳情

        ZXL系列泵分為ZXL-1型無底座自吸泵,和ZXL-2型帶底座自吸泵。上圖為ZXL-2型。

        直連式自吸泵的電機與泵頭中間沒有聯軸器的存在,它的流量很大,能達到幾百立方每小時,所以我們又把它稱為大流量自吸泵,這種水泵的揚程適中,但是只能輸送清水,或者類似清水的化學物。

        一、產品特點

            1、結構緊湊。該兩系列自吸泵為臥式結構、機泵一體、外型美觀、占地面積少,與普通自吸泵比較,占地面積減少30%。如采用IP54戶外電機則無需泵房,可置于戶外使用。

            2、運行平穩、噪音低、組件同心度高。電機和泵直聯,簡化了中間結構,增加了運行的平穩性,葉輪具有極好的動靜平衡,運行時無振動,低嗓音、延長了軸承的使用壽命,改善了使用環境。

            3、軸封采用優質機械密封,動、靜環由硬質合金制成,耐磨損、無泄漏、使用壽命長。

            4、采用先進水力模型、具有效率高、性能好等特點。

            5、安裝使用維護方便。吐出管路不需要裝止回閥,吸人管路不需要安裝底閥,因此簡化了管路系統,又改善了勞動條件。

            6、結構獨特、自吸性能好,工作前只需保證泵體內儲有定量引液即可。

        二、產品用途

        1、ZXL型大流量直連式自吸泵適用于工業和城市給排水,環保、建筑、消防、化工,制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗,設備冷卻等。使用介質溫度不超過80℃,粘度≤100厘珀、含固量可達30%以下。

        三、工作條件

        1、周圍環境溫度≤40℃,海撥高度≤1000m,相對濕度≤95%,介質溫度≤80℃,特殊要求可以達到200℃。

        2、自吸高度不能超過規定值5-6.5米,吸入管長度≤10米。

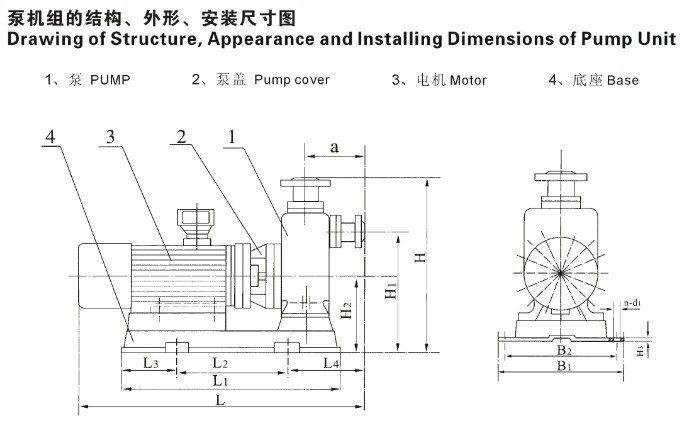

        四、直連式自吸泵結構示意圖



        五、性能參數表

        型號

        口徑-流量-揚程-功率
        (mm)(m3/h)(m)(kw)
        吸程
        (M)
        轉速
        (r/min)
        自吸性能
        (min/5m)
        電機功率
        (KW)
        25ZXL3.2-20 6.5 2900 1.9 0.75
        25ZXL3.2-32 6.5 2900 1.8 1.5
        32ZXL3.2-32 6.5 2900 1.9 1.5
        32ZXL3.2-50 6.5 2900 1.7 3.0
        40ZXL6.3-20 6.5 2900 1.9 1.1
        40ZXL6.3-30 6.5 2900 1.8 2.2
        40ZXL6.3-30 6.5 2900 1.8 3.0
        40ZXL10-32 6.5 2900 1.5 4.0
        40ZXL10-40 6.5 2900 1.7 5.5
        40ZXL12.5-50 6.5 2900 2.4 1.5
        50ZXL15-12 6.5 2900 1.9 2.2
        50ZXL18-20 6.5 2900 1.5 3.0
        50ZXL12.5-32 6.5 2900 1.5 4.0
        50ZXL20-30 6.5 2900 1.7 4.0
        50ZXL15-40 6.5 2900 1.4 5.5
        50ZXL12.5-50 6.5 2900 1.3 7.5
        50ZXL-20-75 6.5 2900 1.3 11.0
        65ZXL30-15 6 2900 2 3.0
        65ZXL20-30 6 2900 2 4.0
        65ZXL25-32 6 2900 1.9 5.5
        65ZXL25-50 6 2900 1.8 7.5
        65ZXL25-75 6 2900 1.8 11.0
        80ZXL35-13 6 2900 1.9 3.0
        80ZXL43-17 6 2900 1.8 4.0
        80ZXL40-22 6 2900 1.9 5.5
        80ZXL50-32 6 2900 1.5 7.5
        80ZXL60-55 6 2900 1.5 18.5
        80ZXL60-70 6 2900 1.2 22.0
        100ZXL100-20 5.5 2900 1.8 11.0
        100ZXL100-30 5.5 2900 1.8 15.0
        100ZXL100-40 6 2900 1.8 18.5
        100ZXL100-65 6 2900 1.8 30.0
        100ZXL70-80 6 2900 1.8 30.0
        150ZXL170-45 6 2900 1.9 37.0
        150ZXL170-55 5 2900 1.8 45.0
        150ZXL150-80 5 2900 1.8 55.0
        200ZXL400-32 5 1450 2 55.0
        200ZXL280-96 5 1450 1.8 90.0
        200ZXL350-65 5 1450 1.8 110.0
        250ZXL550-32 5 1450 2 75.0
        250ZXL400-50 5 1450 2 90.0
        250ZXL450-55 5 1450 2 110.0
        300ZXL600-32 5 1450 2 90.0
        300ZXL500-50 5 1450 2 110.0
        300ZXL550-55 5 1450 2 132.0
