        HW型混流泵(排洪灌溉)

        概述:HW型混流泵的流量和揚程介于離心泵和軸流泵之間。體形小、重量輕、效率高、且高效區寬,結構簡單、使用方便、維修容易。輸送介質為清水或類似于清水,適用于農田排灌和工業上給排水。。

        全國24小時銷售熱線:15852626160 立即咨詢 聯系我們 在線留言
        詳情

        一、HW型混流泵概述:
        HW型混流泵的流量和揚程介于離心泵和軸流泵之間。體形小、重量輕、效率高、且高效區寬,結構簡單、使用方便、維修容易。輸送介質為清水或類似于清水,適用于農田排灌和工業上給排水。
        HW型混流泵用途:HW型泵為臥式單吸蝸殼式混流泵。適用于輸送清水或物理及化學性質類似于水的其它液體。廣泛用于農田排灌、工業和城市給排水等多種場合。

        HW型混流泵國內水泵行業聯合設計的更新換代產品,是我國機械工業推廣使用的節能產品。


        二、HW型混流泵性能:

        性能范圍:流量180-3665m3/h,
        揚程3.0-20.7m
        配套功率3-250kw

        三、HW型混流泵說明:
        1. 特點結構簡單、使用可靠、裝修方便,而且效率高、體形小、重量輕
        2. 傳動方式直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號(功率、轉速),以便確定聯軸器和皮帶輪的規格。
        3. 水泵轉向向水泵進水口看,葉輪一般為逆時針旋轉(650HW-5、-7、-10泵為順時針旋轉)
        HW型混流泵型號說明:
        例300HW-7S
        300-泵進、出口直徑(mm)
        HW-蝸殼式混流泵
        7-泵設計點揚程(m)
        S-J結構形式(前后門開結構)
        6. 采用標準HW-S型泵采用GB/T13008 JB/T6667標準設計、驗收、制造。

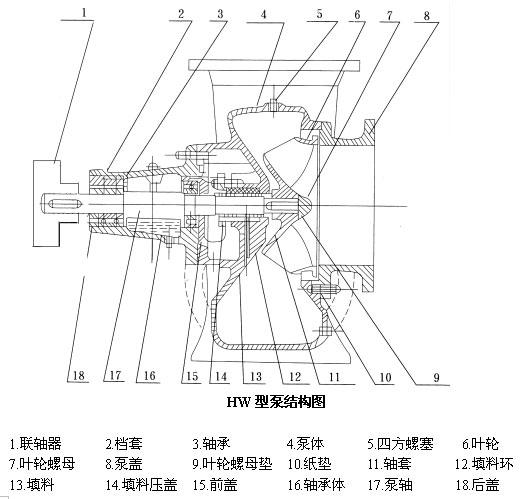

        四、HW混流泵結構示意圖

        HW化工混流泵結構圖

        五、HW型混流泵結構和使用:

        HW、HB型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成

        泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小,會產生磨擦;間隙過大,會導致泵體內的壓力水大量回流,使泵的效率降低。實際使用的適宜間隙為0.3~0.7mm(將泵軸推向泵的進口端),間隙可用增減紙墊厚度來調整。

        軸封裝置由填料、填料壓蓋、填料環和泵體上的填料函組成(150HW和200HW型泵無填料環)其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。

        軸套用以保護泵軸。磨損后可及時更換。

        泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑-油量應控制在油標桿的標線間:可用潤滑脂潤滑-可在裝配水泵時加入。使用中通過拆裝前蓋和后蓋來補充。

        泵體上端的螺孔,用于加灌引水或聯接真空泵抽氣引水。

        為擴大泵的使用范圍,滿足用戶不同要求,可切割葉輪外徑或換用不同性能的葉輪,(加字母“A”等表示)

        HW、HB型泵的附件有彎管,底閥和皮帶輪或聯軸器等

        六、HW混流泵性能參數

        序號 型號 流量    (m3/h) 揚程(m) 轉速(Rpm) 效率(%) 軸功率(kw) 配套功率(kw) 氣蝕余量(m)
        1 100HW-7 70 7.5 2950 78 1.87 2.2 4
        2 150HW-7 144 6.9 1450 85 3.26 4 4.5
        3 200HW-6 288 6.7 1450 86 6.26 7.5 4
        4 200HW-11 270 11 1450 85 9.63 11 4
        5 250HW-7 450 7 980 83 1034 15 5.5
        6 300HW-8 792 8 980 84 20.5 22 4
        7 350HW-8 1000 8 980 85.5 25.5 30 5
        8 350HW-12 1000 12 980 85 37.6 55 5.5
        9 400HW-8 1200 8 730 85 31.17 37 5.5
        10 400HW-14 1200 12 1450 84.2 61.3 75 6
        11 500HW-6 1980 6.2 580 87 38.4 55 6
        12 500HW-10 2492 9.8 730 87 76.4 90 5.5
        13 650HW-5 4032 7 590 85 97.5 110 6
        14 650HW-7 3663 7.6 485 88 86.1 110 5.5
        15 650HW-10 4000 14 590 88 173 185 6
        16 800HW-10 5980 12.2 490 88 225 250 5.5
        17 800HW-16 7200 17.7 590 88 394.6 450 5.5
